Kabel LAN Straight - Cross



Apa Itu Kabel Straight

Kabel straight merupakan jenis kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung lainnya.

Fungsi kabel straight ini biasanya digunakan untuk pemasangan device yang berbeda. Kabel tipe straight ini paling banyak digunakan sampai saat ini karena fungsinya.

Jika diartikan straight berarti lurus.

Contoh penggunaan kabel straight

  • Menghubungkan komputer dengan switch jaringan
  • Menghubungkan komputer dengan hub jaringan
  • Menghubungkan komputer dengan router jaringan
  • Menghubungkan komputer dengan LAN
  • Menghubungkan switch dengan hub jaringan
  • Menghubungkan switch dengan router jaringan

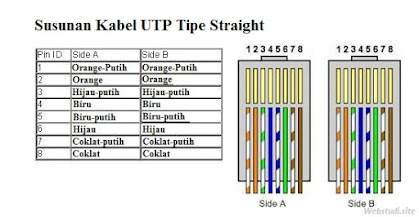

Susunan Warna Kabel Straight

Untuk susunan warna kabel straight ujung satu dengan ujung lainnya sama. Nah urutannya seperti berikut:

1.        Putih Orange

2.        Orange

3.        Putih Hijau

4.        Biru

5.        Putih Biru

6.        Hijau

7.        Putih Coklat

8.        Coklat


Apa Itu Kabel Cross

Kabel cross merupakan kabel dengan susunan warna yang berbeda setiap ujungnya. Fungsi kabel cross ini digunakan untuk menghubungkan device yang sama.

Ini merupakan kebalikan dari kabel straight.

Kabel cross ini lebih sedikit penggunaannya jika dibandingkan dengan straight, tetapi Anda perlu tahu juga untuk urutan warna kabel cross.

Contoh penggunaan kabel cross

  • Menghubungkan komputer dengan komputer
  • Menghubungkan switch dengan switch
  • Menghubungkan hub dengan hub
  • Menghubungkan router dengan router

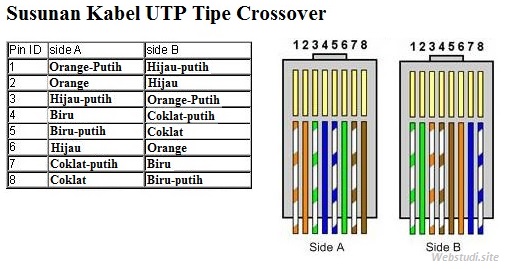

Susunan Warna Kabel Cross

Kabel cross memiliki warna yang berbeda pada setiap ujungnya. Untuk itu Anda bisa memperhatikan urutan warna pada kabel cross berikut ini:

Warna kabel cross ujung 1

1.        Putih orange

2.        Orange

3.        Putih hijau

4.        Biru

5.        Putih biru

6.        Hijau

7.        Putih coklat

8.        coklat

Warna kabel cross ujung 2

1.        putih hijau

2.        hijau

3.        putih orange

4.        biru

5.        putih biru

6.        orange

7.        putih coklat

8.        coklat

Berikut video tutorial cara pemasangan konektor RJ45 :
